脈沖版0.1KW型號：6SL3210-5FB10-1UA0低慣量
脈沖版0.2KW型號：6SL3210-5FB10-2UA0低慣量

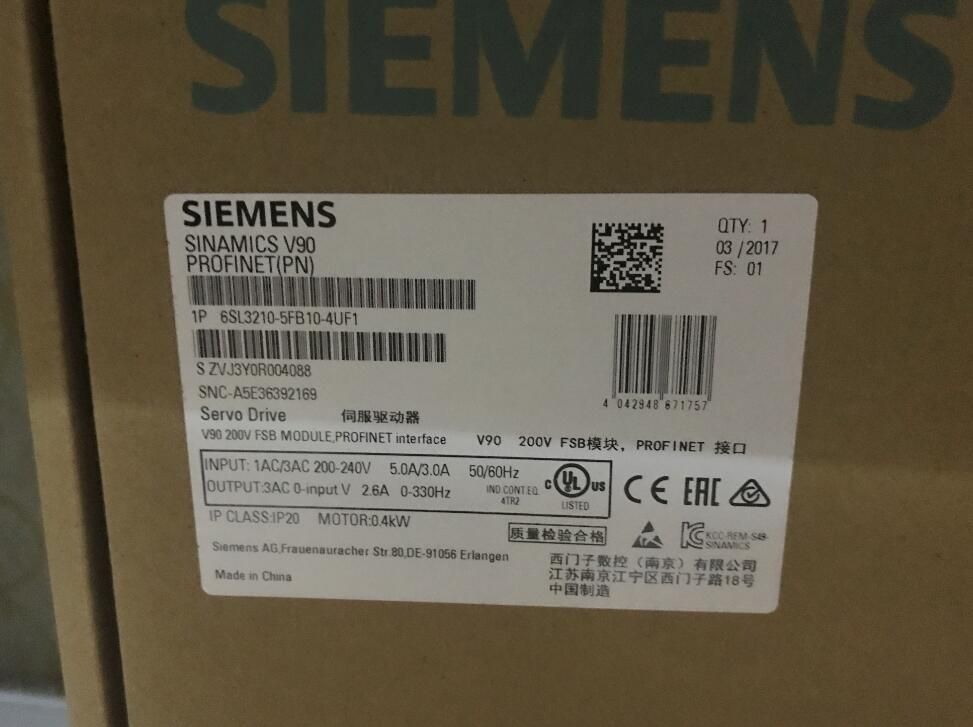

脈沖版0.4KW型號：6SL3210-5FB10-4UA1低慣量
脈沖版0.75KW型號：6SL3210-5FB10-8UA0低慣量
脈沖版1KW型號：6SL3210-5FB11-0UA1低慣量
脈沖版1.5KW型號：6SL3210-5FB11-5UA0低慣量
脈沖版2KW型號：6SL3210-5FB12-0UA0低慣量
SIMOTICS S-1FL6 低慣量
更高動態性能
SIMOTICS S-1FL6 技術數據
電機
技術數據
訂貨號 1FL6 022-2AF 024-2AF 032-2AF 034-2AF 042-2AF 044-2AF 052-2AF 054-2AF
軸高 (SH) 20 30 40 50
額定功率 (kW)1) 0.05 0.10 0.20 0.40 0.75 1.00 1.50 2.00
馬力 (HP) 0.07 0.14 0.27 0.54 1.02 1.36 2.04 2.72
額定扭矩 (Nm) 0.16 0.32 0.64 1.27 2.39 3.18 4.78 6.37
額定速度 (rpm) 3000
*大扭矩 (Nm) 0.48 0.96 1.91 3.82 7.2 9.54 14.3 19.1
*大速度 (r/min) 5000
額定電流 (A) 1.2 1.2 1.4 2.6 4.7 6.3 10.6 11.6
*大電流 (A) 3.6 3.6 4.2 7.8 14.2 18.9 31.8 34.8
扭矩常數 (Nm/A) 0.14 0.29 0.48 0.49 0.51 0.51 0.46 0.55
慣量 (10−4kg∙m2)
(帶抱閘)
0.031
(0.038)
0.052
(0.059)
0.214
(0.245)
0.351
(0.381)
0.897
(1.06)
1.15
(1.31)
2.04
(2.24)
2.62
(2.82)
熱等級B (130 ℃)
防護等級IP65
推薦負載慣量與
電機慣量比
*大 30倍*大 20 倍*大 15 倍
編碼器類型 增量編碼器 TTL 2500 ppr;
21位單圈絕對值編碼器
安裝類型IM B5 (IM V1 和 IM V3)
重量 (kg)
(帶抱閘)
0.47
(0.70)
0.63
(0.86)
1.02
(1.48)
1.46
(1.92)
2.8
(3.68)
3.39
(4.20)
5.35
(6.76)
6.56
(8.00)
運行溫度 0 ~ 40 ℃
(無任何限制）
0 ~ 30 ℃ 3）
(無任何限制）
運行濕度 *大 90 % RH (30 ℃ 時無凝露)
振動等級A 級
徑向抖動公差N 級
安裝高度海拔低于 1000 m (不降容)，海拔在 1000 ~ 5000 m 范圍內 (需降容使用)
認證,
抱閘規格2)
抱閘扭矩 (Nm) 0.32 Nm 1.27 Nm 3.18 Nm 6.37 Nm
額定電壓 (V) 24 V DC ± 10%
抱閘打開時間 (ms) 35 75 105 90
抱閘關閉時間 (ms) 10 10 15 35
額定電流 (A) 0.25 0.3 0.35 0.57
1) 實際產品的額定功率、額定扭矩、*大扭矩與設計值之間可能存在 10% 的偏差，是可接受的。
2) 請勿將抱閘制動器用于緊急制動。
3) 當環境溫度在 30°C 和 40°C 之間時需考慮 10% 降容使用。
